Bodenverflüssigungsanalyse in Leverkusen – Laborgestützte Bewertung nach Stand der Technik

Q: Ist eine Bodenverflüssigungsanalyse in Leverkusen überhaupt nötig?

Ja, sobald der Baugrund in den oberen 10 bis 15 Metern aus locker gelagerten Sanden oder gering plastischen Schluffen besteht und das Bauwerk in die Bedeutungskategorie III oder IV fällt. Die DIN EN 1998-5 schreibt den Nachweis für solche Konstellationen explizit vor. In Leverkusen betrifft das vor allem die quartären Sedimente entlang der Wupper und des Rheins, wo die Grundwasserstände zudem hoch anstehen.

Q: Welche Felddaten benötigen Sie für die Analyse?

Idealerweise liefern Sie uns die Schlagzahlen aus der SPT-Bohrung (N60-Werte) oder die Spitzendruck- und Mantelreibungsdaten aus dem CPT. Zusätzlich brauchen wir ungestörte Bodenproben für die Bestimmung des Feinkornanteils und der Plastizität im Labor. Sollten noch keine Felddaten vorliegen, übernehmen wir die Aufschlussarbeiten im Raum Leverkusen.

Q: Mit welchen Kosten muss ich für eine Verflüssigungsanalyse rechnen?

Je nach Umfang der Feld- und Laborversuche bewegen sich die Kosten für eine vollständige Bodenverflüssigungsanalyse in Leverkusen zwischen €2.220 und €3.900. Der Preis hängt davon ab, ob bereits SPT- oder CPT-Daten vorliegen und wie viele Triaxialversuche erforderlich sind.

Q: Was passiert, wenn der Boden als verflüssigungsgefährdet eingestuft wird?

Dann planen wir gemeinsam mit dem Tragwerksplaner eine bautechnische Maßnahme. Das kann eine Tiefgründung mit Pfählen sein, die in die tragfähigen Terrassenkiese einbindet, eine Baugrundverbesserung durch Rüttelverdichtung oder der rechnerische Nachweis, dass die Restscherfestigkeit für die zulässigen Setzungen noch ausreicht.

Q: Wie lange dauert eine Bodenverflüssigungsstudie?

Die reine Laborphase dauert etwa 10 bis 15 Arbeitstage, da die zyklischen Triaxialversuche mehrere Stunden pro Probe in Anspruch nehmen. Mit der Feldkampagne und der gutachterlichen Auswertung sollten Sie insgesamt drei bis vier Wochen einplanen, abhängig vom Witterungsverlauf in Leverkusen.

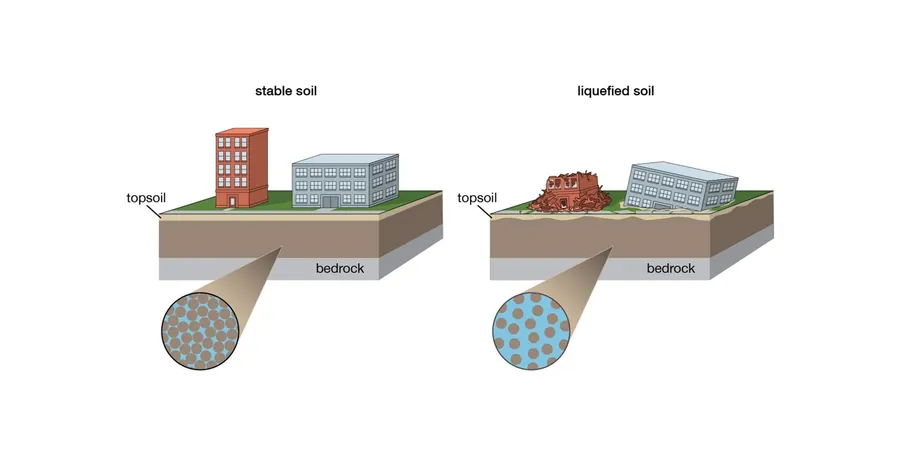

Bei der Erschließung eines neuen Gewerbegebiets in Rheindorf stieß das Planungsteam auf feinsandige Auesedimente in gerade einmal 4 Metern Tiefe – ein klassischer Kandidat für zyklische Mobilität. Leverkusen liegt zwar nicht in der höchsten Erdbebenzone Deutschlands, aber die lockeren quartären Ablagerungen entlang der Wupperterrassen und des Rheinufers können bei einem Nahbeben trotzdem temporär ihre Scherfestigkeit verlieren. Genau hier setzt unsere Bodenverflüssigungsanalyse an: Die DIN EN 1998-5 fordert für Bauwerke der Bedeutungskategorie III und IV einen rechnerischen Nachweis gegen Verflüssigung, sobald die Baugrundverhältnisse kritisch sind. Wir kombinieren die Felddaten aus der SPT-Bohrung mit laborgestützten Korngrößenverteilungen, um den maßgebenden Widerstand gegen Porenwasserüberdruck zu ermitteln. Ergänzend ziehen wir für tiefere Horizonte die Spitzendruckprofile aus dem CPT-Versuch heran, weil diese eine lückenlose Stratigraphie liefern – besonders wichtig bei den heterogenen Terrassenkiesen von Leverkusen-Opladen, wo die Lagerungsdichte auf kurzer Distanz stark schwanken kann.

Verflüssigung ist kein reines Fernfeldproblem: In Lockersedimenten der Rheinterrassen reichen Magnituden um 5,5 aus, um Porenwasserüberdrücke aufzubauen.

Unsere Leistungsbereiche

Methodik und Umfang

Der zentrale Prüfstand für die Bewertung der Verflüssigungsanfälligkeit steht in unserem bodenmechanischen Labor im Rheinland: ein Triaxialgerät mit zyklischer Laststeuerung, das undränierte Belastungsszenarien mit Frequenzen zwischen 0,1 und 2 Hz nachfährt. Die Probenvorbereitung erfolgt nach DIN 18137 an ungestörten Sonderproben aus dem Raum Leverkusen, wobei der Sättigungsgrad über Back-Pressure-Verfahren kontrolliert wird. Im ersten Schritt erfassen wir über Sieblinie und Sedimentationsanalyse den Feinkornanteil – denn schon ab 15 % Schluffanteil verschiebt sich das Verflüssigungsverhalten deutlich. Parallel laufen die Indexversuche nach Atterberg-Grenzen, weil plastische Feinkornböden ein anderes Porenwasserdruckverhalten zeigen als rollige Böden. Die Auswertung stützt sich auf das NCEER-Triggerverfahren nach Youd & Idriss (2001), das die zyklische Spannungsrate CSR mit dem korrigierten SPT-Widerstand (N1)60cs abgleicht. Für den Fall sehr weicher Zwischenschichten, wie sie im Bereich der Dhünn-Mündung vorkommen, kalibrieren wir die Parameter zusätzlich mit dem CPT-basierten Verfahren nach Robertson & Wride, um die Grenztiefe für Verflüssigung sicher zu bestimmen.

Bodenverflüssigungsanalyse in Leverkusen – Laborgestützte Bewertung nach Stand der Technik — Technische Referenz — Leverkusen

Lokale Besonderheiten

Die Industrialisierung Leverkusens im 20. Jahrhundert hat nicht nur das Stadtbild geprägt, sondern auch die Baugrundhistorie: In den Flussauen der Wupper und des Rheins wurden großflächig Auffüllungen eingebracht, deren Verdichtungsgrad oft unbekannt ist. Viele Bestandsbauten in Küppersteg und Wiesdorf stehen auf anthropogen veränderten Böden, die bei einem Bemessungsbeben der Intensität VII–VIII nach EMS-98 lokal verflüssigen können – mit Setzungsdifferenzen von mehreren Zentimetern, die selbst für flach gegründete Stahlbetonrahmen kritisch werden. Das tückische an diesen innerstädtischen Standorten: Die Verflüssigung tritt oft unterhalb einer verkrusteten Deckschicht auf, sodass die Schäden erst mit Verzögerung sichtbar werden. Unser Laboransatz minimiert dieses Risiko, indem wir die Bodenverflüssigungsanalyse gezielt auf die kritischen Tiefenhorizonte zwischen 3 und 12 Metern fokussieren und die Restscherfestigkeit nach Verflüssigung angeben – ein Kennwert, den die rein empirische Auswertung nicht liefert.

Benötigen Sie eine geotechnische Bewertung?

Antwort innerhalb von 24h.

E-Mail: kontakt@geotechnik.biz

Erklärvideo

Geltende Normen

DIN EN 1998-5:2010 (Eurocode 8: Gründungen, Stützbauwerke, Verflüssigung), NCEER Workshop (Youd & Idriss 2001): Liquefaction Resistance of Soils, ASTM D5311-13: Load Controlled Cyclic Triaxial Strength of Soil, DIN 18137: Baugrund, Versuche und Versuchsgeräte – Triaxialversuch

Technische Parameter

Parameter	Typischer Wert
Auswerteverfahren	NCEER (Youd & Idriss 2001) / Robertson & Wride (CPT)
Erdbebenmagnitude (Bezug)	Mw 5.5 – 6.5 (Nahbeben Niederrheinische Bucht)
Kritischer Feinkornanteil	< 15 % Siebdurchgang 0.063 mm (Grenzwert nach Tsuchida)
Zyklische Scherspannung CSR	Berechnet nach Seed & Idriss (vereinfachtes Verfahren)
Korrekturfaktoren SPT	CN, CE, CB, CR, CS nach NCEER (Update 2001)
Laborversuch	Undränierter zyklischer Triaxialversuch (f = 0.1 – 2 Hz)
Normative Grundlage	DIN EN 1998-5:2010, Abschnitt 4.1.4 / DIN 18137

Häufige Fragen

Ist eine Bodenverflüssigungsanalyse in Leverkusen überhaupt nötig?

Ja, sobald der Baugrund in den oberen 10 bis 15 Metern aus locker gelagerten Sanden oder gering plastischen Schluffen besteht und das Bauwerk in die Bedeutungskategorie III oder IV fällt. Die DIN EN 1998-5 schreibt den Nachweis für solche Konstellationen explizit vor. In Leverkusen betrifft das vor allem die quartären Sedimente entlang der Wupper und des Rheins, wo die Grundwasserstände zudem hoch anstehen.

Welche Felddaten benötigen Sie für die Analyse?

Idealerweise liefern Sie uns die Schlagzahlen aus der SPT-Bohrung (N60-Werte) oder die Spitzendruck- und Mantelreibungsdaten aus dem CPT. Zusätzlich brauchen wir ungestörte Bodenproben für die Bestimmung des Feinkornanteils und der Plastizität im Labor. Sollten noch keine Felddaten vorliegen, übernehmen wir die Aufschlussarbeiten im Raum Leverkusen.

Mit welchen Kosten muss ich für eine Verflüssigungsanalyse rechnen?

Je nach Umfang der Feld- und Laborversuche bewegen sich die Kosten für eine vollständige Bodenverflüssigungsanalyse in Leverkusen zwischen €2.220 und €3.900. Der Preis hängt davon ab, ob bereits SPT- oder CPT-Daten vorliegen und wie viele Triaxialversuche erforderlich sind.

Was passiert, wenn der Boden als verflüssigungsgefährdet eingestuft wird?

Dann planen wir gemeinsam mit dem Tragwerksplaner eine bautechnische Maßnahme. Das kann eine Tiefgründung mit Pfählen sein, die in die tragfähigen Terrassenkiese einbindet, eine Baugrundverbesserung durch Rüttelverdichtung oder der rechnerische Nachweis, dass die Restscherfestigkeit für die zulässigen Setzungen noch ausreicht.

Wie lange dauert eine Bodenverflüssigungsstudie?

Die reine Laborphase dauert etwa 10 bis 15 Arbeitstage, da die zyklischen Triaxialversuche mehrere Stunden pro Probe in Anspruch nehmen. Mit der Feldkampagne und der gutachterlichen Auswertung sollten Sie insgesamt drei bis vier Wochen einplanen, abhängig vom Witterungsverlauf in Leverkusen.
